ライナー・シム

用途

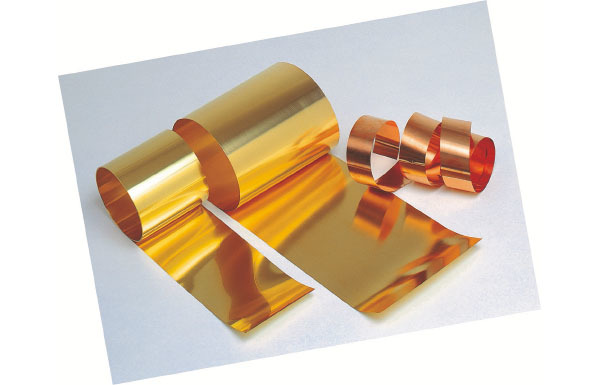

【製品】ライナー・シム
ライナー（シム）は二つの部材位置の調整をする時に使用されるハサミ金です。高精度のゲージ用ですので簡単に任意の寸法位置に合わせることが出来ます。
真鍮（黄銅）ライナー等は、材質に柔軟性が有り、スチールと比べ加工・成型が容易です。また耐蝕性にも優れているため、各種部品に多く使われています。

＜主な用途＞
　・事務機器部品、OA機器部品
　・通信機器部品、電気機器部品
　・自動車部品、ワッシャー
　・各種機械、工具の取り付け調整　他

材質

真鍮（BS）、銅（CU）、燐青銅（PB）、その他アルミなど

規格

＜ライナー・シム　　真鍮（BS）、銅（CU）＞
厚さ（ｍｍ） 幅（ｍｍ） 長さ
0.01 100 ~ 110 1m以上でも製作可能です
0.02 ~ 0.08（0.01トビ） 100 1m以上でも製作可能です
0.03　0.05　0.07 200 1m以上でも製作可能です
0.10 ~ 0.30（0.05トビ） 365 1.2mもの
0.40 ~ 0.80（0.10トビ） 365 1.2mもの
1.00　1.20　1.50 365 1.2mもの
2.00　2.50　3.00 365 1.2mもの
4.00　5.00　6.00 365 1.2mもの
　※ご希望サイズの幅、長さに製作いたします
　※仕様や内容は、予告なく変更及び中止する場合がございます

＜ライナー・シム　　燐青銅（PB）＞
厚さ（ｍｍ） 幅（ｍｍ） 長さ
0.01 100(110) 1m以上でも製作可能です
0.02 ~ 0.08（0.01トビ） 100 1m以上でも製作可能です
0.10 ~ 0.30（0.05トビ） 180 1.2mもの
0.40 ~ 0.80（0.10トビ） 180 1.2mもの
1.00　1.20　1.50　2.00 180 1.2mもの
3.00　4.00　5.00　6.00 180 1.2mもの
　※ご希望サイズの幅、長さに製作いたします
　※仕様や内容は、予告なく変更及び中止する場合がございます
