スチールライナー・シム

用途

製品案内

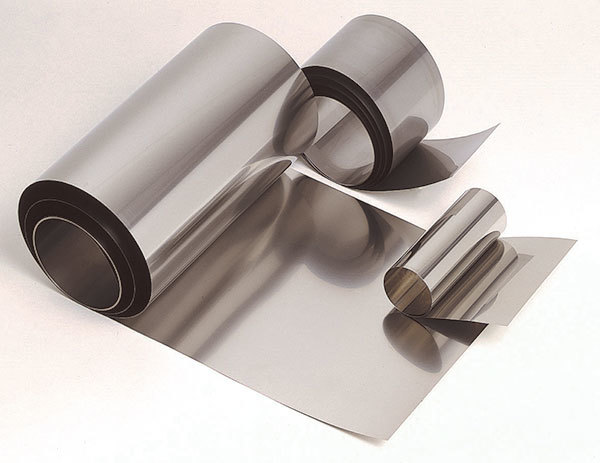

ライナー（シム）は二つの部材位置の調整をする時に使用されるハサミ金です。高精度のゲージ用ですので、簡単に任意の寸法位置に合わせることが出来ます。

＜主な用途＞
　・シャーリング・プレス・旋盤・フライス盤の調整
　・ギヤー・モーター・ポンプ関係部品の調整
　・工具の取り付け、器具の下敷型の設置
　

材質と公差

SK SK2 ～ 5 / 新No. SKS81、SK85、SK95及び同等品
ステンレス SUS304CSP（SUS304H）

SKライナー SUSライナー
厚み（mm） 公差（mm） 厚み（mm） 公差（mm）
0.03～0.09 ±0.005 0.005 ±0.0006
0.1 ±0.010 0.01～0.15 ±0.005
0.2 ±0.015 0.20～0.50 ±0.020
0.3～0.5 ±0.020 0.60～1.00 ±0.025
0.6～1.0 ±0.025 1.2 ±0.030
1.2、1.4 ±0.030 1.5 ±0.050
1.5～3.0 ±0.050 2.0 ±0.080
5.0 ±0.10

規格

＜スチールライナー・シム　　炭素工具鋼＞
厚さ（ｍｍ） 幅（ｍｍ） 長さ
0.03 ~ 0.09（0.01トビ） 100 1m以上でも製作可能です
0.10  0.20 100  305~310 1m以上でも製作可能です
0.15  0.25  0.35 100 1m以上でも製作可能です
0.30 ~ 0.50（0.10トビ） 100  300(305) 100幅は1m以上でも製作可能です
300(305)幅は1mもの
0.60 ~ 1.00（0.10トビ） 100  300(310) 1mもの
1.2  1.4  1.5  1.6  (1.8)  2.0 100  300(310) 1mもの
3.00 ~ 5.00（1.00トビ） 100 1mもの
　※0.40、0.50mmは100wのみ5ｍまで製作可能
　※1.8mmは100wのみ
　※仕様や内容は、予告なく変更及び中止する場合がございます

＜スチールライナー・シム　　ステンレス（SUS）＞
厚さ（ｍｍ） 幅（ｍｍ） 長さ
0.005 100 1m以上でも製作可能です
0.01　0.015　0.025 100 1m以上でも製作可能です
0.035　0.045　0.055 110 1m以上でも製作可能です
0.02 ~ 0.10（0.01トビ） 100　300 1m以上でも製作可能です
0.11 ~ 0.14（0.01トビ） 100 1m以上でも製作可能です
0.15 ~ 0.50（0.05トビ） 100 1m以上でも製作可能です
0.15 ~ 0.50（0.05トビ） 300 1m以上でも製作可能です
0.60 ~ 1.00（0.10トビ） 100　300 １ｍもの
1.20　1.50　2.00 100　300 1mもの
　※0.05 ~ 0.30（0.05トビ）、0.40 ~ 1.00（0.10トビ）mmは500wが製作可能
　※0.40、0.50mmは100wのみ5ｍまで製作可能
　※0.35、0.45mmは１ｍ以上製作不可
　※仕様や内容は、予告なく変更及び中止する場合がございます

＜特殊幅スチールライナー　　ステンレス（SUS）＞
厚み（ｍｍ） 幅（ｍｍ） 長さ
0.01　±0.005 20 １ｍもの
30
50
0.02　±0.005 20
30
50
0.03　±0.005 20
30
50
0.04　±0.005 20
30
50
0.05　±0.005 20
30
50
0.06　±0.005 20
30
50
0.07　±0.005 20
30
50
0.08　±0.005 20
30
50
0.09　±0.005 20
30
50
0.10　±0.01 20
30
50
※仕様や内容は、予告なく変更及び中止する場合がございます
