高精度スキマゲージ（シクネスゲージ）

用途

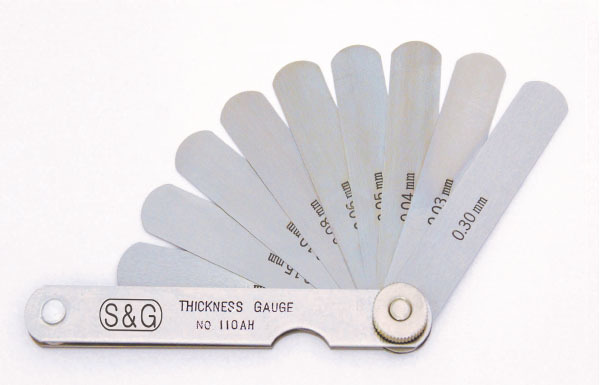

【製品】高精度シクネスゲージ
シクネスゲージ（すきまゲージ)とは、間隔（すきま）を測定する事に用いられ、ほかの測定器では測りえない極めて微細な二平面の間隔を簡単かつ正確に測定・検査することが出来ます。主に自動車や電動機、発電機関のピストンやシリンダー部の間隔測定、また航空機、船舶工作機械、各種産業機器の調整等に用いられています。
一般品（シクネスゲージ）よりも精度・公差を厳しくしておりますので、JIS相当品に該当します。

材質および公差

　材質　 SK2 ～ 5（新No. SKS81、SK85、SK95）炭素工具鋼及び同等品
　　硬度　　 HRC45 ~ 55

厚さ（ｍｍ） 公差（ｍｍ）
0.01 ~ 0.06 ± 0.003
0.07 ~ 0.10 ± 0.004
0.11 ~ 0.35 ± 0.005
0.40 ~ 0.65 ± 0.008
0.70 ~ 3.00 ± 0.010
※厚み0.01～1.50mmまでは0.01トビ
※厚み1.60～3.00mmまでは0.1トビ

形状

A型 両端R付ストレート
シクネスゲージA型 ストレート
B型 両端R付先端テーパ
シクネスゲージB型 ストレート
巾 12.7巾、5巾、6巾など
※一般巾サイズは12.7㎜になります。

また、各品番厚み指定でのリーフバラ売り（１枚～）も承ります。

ご注意
厚みにより多少サイズが異なります。
※必要枚数、厚みの組み合わせ、特殊形状の物など、ご要望どおりに製作いたします。

一般組合せ表

　　　　　
A型
ストレート
品番		 B型
先テーパ
品番		 長さL（ｍｍ） 枚数 リーフの組み合わせ内容（ｍｍ）
110AH 110BH 75 10 0.03  0.04  0.05  0.06  0.07  0.08
0.10  0.15  0.20  0.30
210AH 210BH 100
310AH 310BH 150
410AH 410BH 200
510AH 510BH 300
111AH 111BH 75 11 0.05  0.10  0.20  0.30  0.40  0.50
0.60  0.70  0.80  0.90  1.00
211AH 211BH 100
311AH 311BH 150
112AH 112BH 75 12 0.01  0.02  0.03  0.04  0.05  0.06
0.07  0.08  0.09  0.10  0.20  0.30
212AH 212BH 100
312AH 312BH 150
113AH 113BH 75 13 0.03  0.04  0.05  0.06  0.07  0.08  0.10
0.15  0.20  0.30  1.00  2.00  3.00
213AH 213BH 100
313AH 313BH 150
119AH 119BH 75 19
0.03  0.04  0.05  0.06  0.07  0.08  0.09
0.10  0.15  0.20  0.25  0.30  0.35  0.40
0.45  0.50  0.70  0.80  1.00
219AH 219BH 100
319AH 319BH 150
125AH 125BH 75 25 0.03  0.04  0.05  0.06  0.07  0.08  0.09
0.10  0.11  0.12  0.13  0.14  0.15  0.20
0.25  0.30  0.35  0.40  0.45  0.50  0.60
0.70  0.80  0.90  1.00
225AH 225BH 100
325AH 325BH 150
※仕様や内容は、予告なく変更及び中止する場合がございます。

！ご注意！

●測定器の為、取り扱いには十分お気を付けください。
●商品に錆防止の粉や油がついておりますが、汚れや異物ではございません。
●湿気や温度変化の少ない場所に保管してください。
●保管の際は、ごみや汚れを落として、防錆油等を塗布して保管してください。
●本製品の用途以外のご使用はおやめください。
●使用状況に関わらず、定期的な検査を実施してください。
