シクネスゲージ

用途

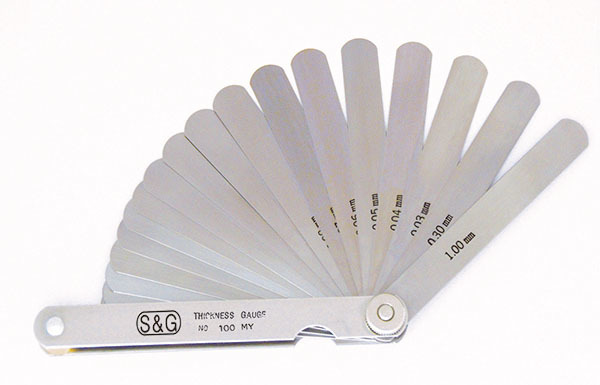

【製品】シクネスゲージ
シクネスゲージ(すきまゲージ)とは、間隔(すきま)を測定する事に用いられ、ほかの測定器では測りえない極めて微細な二平面の間隔を簡単かつ正確に測定・検査することが出来ます。主に自動車や電動機、発電機関のピストンやシリンダー部の間隔測定、また航空機、船舶工作機械、各種産業機器の調整等に用いられています。

材質および公差

0.01~1.50 SK2~5(新No. SKS81、SK85、SK95)炭素工具鋼及び同等品
2.00~5.00 S55C、SW60相当品

SUS製のシクネスゲージも取り扱っております。(SUS304CSP)


厚さ(mm) 公差(mm)
0.01 0.02 ±0.003
0.03 ~ 0.09(0.01トビ) ±0.005
0.10 ±0.006
0.11 ±0.005
0.12 ~ 0.14(0.01トビ) ±0.006
015 ±0.007
0.20 ~ 0.50(0.05トビ) ±0.015
0.55 ~ 1.00(0.05トビ) ±0.020

形状

A型 両端R付ストレート
シクネスゲージA型 ストレート
B型 両端R付先端テーパ
シクネスゲージB型 ストレート
12.7巾、5巾、6巾など
※一般巾サイズは12.7㎜になります。

その他、取り扱いの材質としてステンレス(SUS)、真鍮(BS)も可能
また、各品番厚み指定でのリーフバラ売り(1枚~)も承ります。

ご注意
厚みにより多少サイズが異なります。
※必要枚数、厚みの組み合わせ、特殊形状の物など、ご要望どおりに製作いたします。

一般組合せ表

品番# 長さ(mm) 枚数 リーフの組合せ内容(巾=12.7mm)単位:mm
172MA 75 9 0.04 0.05 0.06 0.07 0.08
0.10 0.15 0.20 0.30
172MB 100
172MC 150
172MD 230
172ME 300
60M 75 19 0.03 0.04 0.05 0.06 0.07 0.08 0.09
0.10 0.15 0.20 0.25 0.30 0.35 0.40
0.45 0.50 0.70 0.80 1.00
100MY 100
150MY 150
200MY 200
300MY 300
65M 75 25 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.10 0.11
0.12 0.13 0.14 0.15 0.20 0.25 0.30 0.35 0.40
0.45 0.50 0.60 0.70 0.80 0.90 1.00
100MZ 100
150MZ 150
200MZ 200
300MZ 300
72M 75 12 0.04 0.05 0.06 0.07 0.08 0.10
0.15 0.20 0.30 1.00 2.00 3.00
100MT 100
150MT 150
80M 75 13 0.03 0.04 0.05 0.06 0.07 0.08 0.10
0.15 0.20 0.30 1.00 2.00 3.00
100MX 100
150MX 150
200MX 200
300MX 300
100MH 100 10 0.10 0.20 0.30 0.40 0.50
0.60 0.70 0.80 0.90 1.00
150MH 150
200MH 200
300MH 300
100MK 100 10 0.01 0.02 0.03 0.04 0.05
0.06 0.07 0.08 0.09 0.10
150MK 150
100ML 100 19 0.01 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.10
0.20 0.30 0.40 0.50 0.60 0.70 0.80 0.90 1.00
150ML 150
100MR 100 10 0.03 0.04 0.05 0.08 0.10 0.15 0.20
0.25 0.30 0.40 B型リーフ
150MR 150
467M 115 13 0.04 0.05 0.06 0.07 0.08 0.10 0.15
0.20 0.30 1.00 2.00 3.00 5.00
※その他、ご希望の組み合わせも可能です。お問い合わせください。
